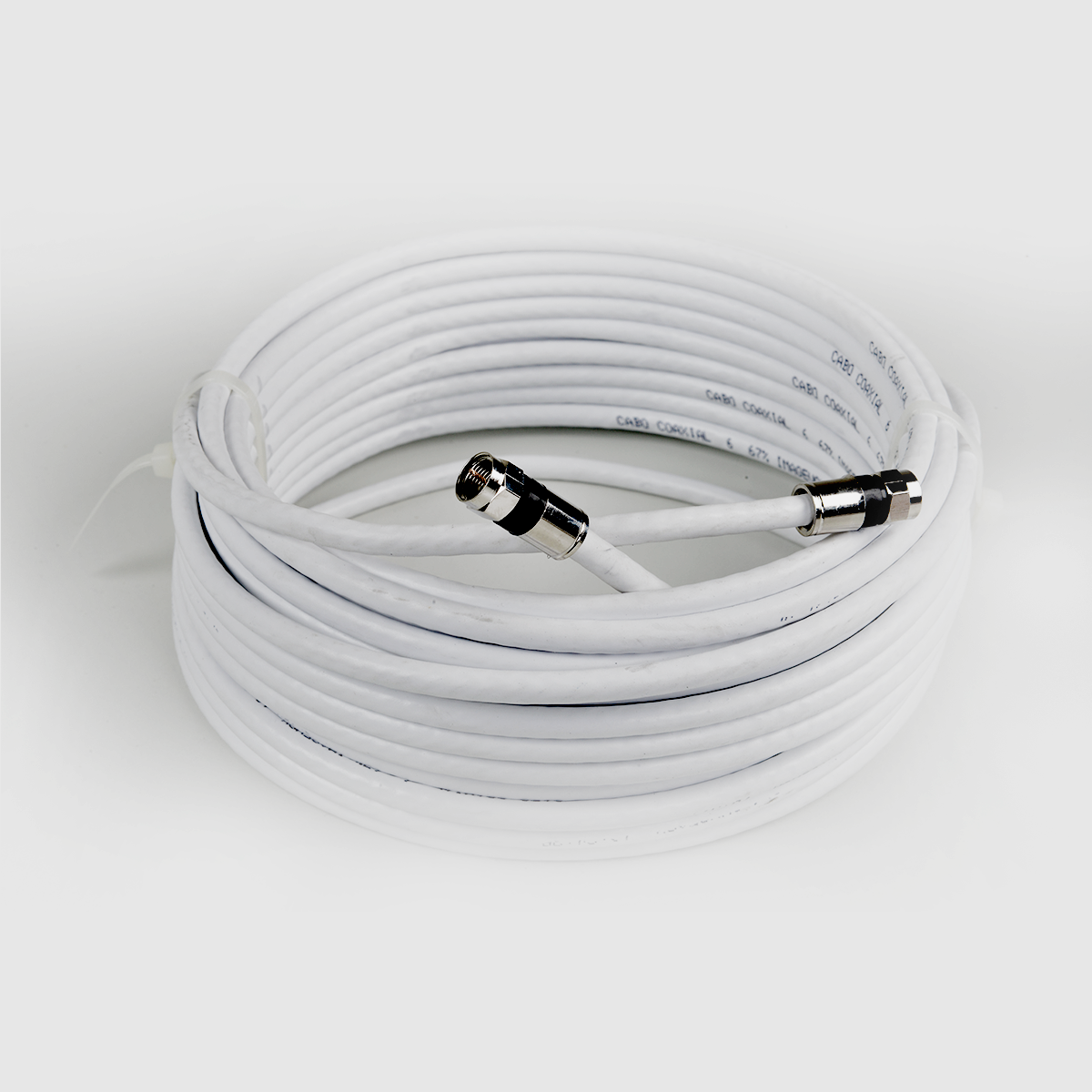

Cabo RG 6
-
Descrição
Descrição do Produto
Item Parâmetro Especificação Unidade 1. Construção 1.1 Condutor Material Aço cobreado Diâmetro 1,02± 1% mm Força para ruptura do condutor >373 MPa 1.2 Isolamento Material PE Diâmetro 4,69 ± 0,13 mm Resistência de isolamento ≥1500 MΩ.Km Adesão do condutor central no dielétrico >22 N 1.3 Fita de alumínio laminado Material Fita de alumínio Cobertura da folha de alumínio sobre isolamento > 118% 1.4 Malha Material Al/mg Diâmetro 0,16 ± 0,01 mm Cobertura da folha de alumínio sobre isolamento >67% Alongamento para romper os fios >3% Força para ruptura da malha >300 MPa 1.5 Capa Material PVC Diâmetro 6,93 ± 0,15 mm Cor Branca Espessura 0,65 ± 0,15 mm Densidade do PVC ≤1,45 g/cm3 Ruptura elástica da capa >12,4 MPa Alongamento da capa >250% Classe retardante de chama CM 2. Propriedades físicas e elétrica 2.1 Atenuação (dB/100m) Testado com Network Analyzer
5 MHz 1,90 55 MHz 5,25 211 MHz 10,00 550MHz 16,08 870 MHz 20,04 1000 MHz 21,49 1700 MHz 28,04 2200 MHz 31,92 2.2 Impedância 75 ± 3 Ohm 2.3 Perda de retorno >20 dB 2.4 Blindagem >65 dB 2.5 taxa de velocidade >82% -
